Trafikanordningar
Beskrivning av kommunens krav som gäller för vägmärken, stolpar, fundament och vägmärkesbågar.
Vägmärken
Alla nya vägmärken ska följa TSFS 2019:74 (Transportstyrelsens föreskrifter och allmänna råd om vägmärken och andra anordningar) när det gäller storlek på och placering av vägmärken, tilläggstavlor och andra anordningar för trafiken samt textstorlek på vägvisare m.m.
Format
- Vägvisare, F5, monterade på samma uppsättning och med budskap synliga från samma håll ska ha samma profillängd.
- Tilläggstavlor ska max ha samma bredd som huvudvägmärket.
Reflextyper vid olika situationer
- Reflexen på vägmärken och gatunamnsskyltar ska vara prismatiskt typ 3M Diamond Grade. Vägmärken ska ha reflexkvalité enl. DIN 67520 R3B. Sitter det flera vägmärken på samma uppsättning ska alla vägmärken ha samma reflextyp.
- Fluorescerande Diamond Grade ska användas vid varning för barn vid skolor och förskolor, dvs A15 + tilläggstavla "skola".
- Ingen belysning av vägmärken/vägvisare ska förekomma.
Vid text på skylt
- Gatunamnsskyltar (F11) med 13 tecken eller fler fördelas på två rader. Gatunamnsskyltar förses med dubbla hål för montage.
- Förkortningar används inte. "-vägen", "-gatan" skrivs ut. Undantaget är S:t, G:a.
- Gatunamnsskyltar ska normalt ha 80/60-text.
- Vid större infartsleder ska gatunamnsskyltar ha 110/80-text.
- Lokaliseringsmärke och upplysningsmärke ska ha 200-text i portal och 150-text på markmonterade.
Stolpar
Skyltars placering på stolpe
- Max tre vägmärken bör vara placerade på samma stolpe. Är det flera vägmärken av samma typ i en uppsättning bör det viktigaste placeras längst ner.
- Vägmärken bör inte placeras på belysningsstolpar. Är belysningsstolpe eftergivlig får vägmärken inte placeras på den. Slip-base stolpar behövs inte vid montage bakom räcke.
- Stolpar placerade där risk finns för påkörning, till exempel i refug eller nära cykelbana osv, ska förses med reflexrör (X10) med samma färger och reflextyp som vägmärket på samma uppsättning.
Hur stolpar placeras
- För varnings-, väjningsplikts-, förbuds-, påbuds- och anvisningsmärken ska stolpen placeras så att vägmärkets position är enligt anvisade mått i Figur 1 (bild från TSFS 2019:74 1 kap. 13 §). Sitter det flera vägmärken eller tilläggstavlor på samma stolpe gäller måtten till underkant av det nedersta märket/tavlan. För placering av lokaliseringsmärken se TSFS 2019:74 1 kap. 17 §.

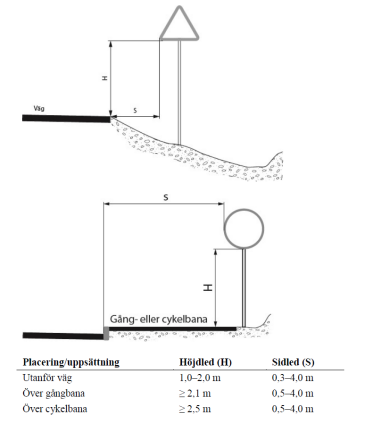

Figur 1: Placering av vägmärke i höjd- och sidled (bild från TSFS 2019:74 1 kap. 13 §)
Utförandekrav och färgsättning
- Vid Domkyrkan, Domkyrkoparken och Borggården ska rör vara pulverlackerade i svart utförande.
- I Trädgårdsföreningen ska rör lackas i RAL6009.
- Rör i Övre Vasastaden och Vallastaden ska lackas i RAL7010.
- Utanför stadskärnan (Östgötagatan – Vasavägen – Drottninggatan - Hamngatan) ska rör vara i galvaniserat utförande.
LÄNK ANVISNING färgsättning.
Vägmärkesbågar
Plåttjocklek i bågen
- Om plåt används i vägmärkesbåge ska vara minst 4 mm tjocklek och tillverkad i aluminumplåt. Sparklist ska användas.
Placering av båge, reflex- och linjemarkering
- Placering av båge avgörs från fall till fall beroende på vägmärkets budskap. I vissa fall kan bågen användas som en hastighetsdämpande åtgärd genom att placeras i kanten på körbanan.
- Vid infarter till villagator ska hastighetsbågar placeras med ett ben i körbanan och ett ben i stödremsan. Finns det trottoar placeras bågen med båda benen i körbanan.
- Placeras bågen ut i körbanan ska det yttre benet på bågen förses med självhäftande reflex med samma färger som vägmärket i bågen har. Reflexen ska vara synlig både framifrån och bakifrån.
- För att skydda bågen och leda bilister runt den bör en heldragen linje med 0,2 m bredd målas runt den.
Särskilda krav gäller vid placering där det finns markvärme
- Där vägmärkesbågar ska monteras och markvärme förekommer placeras en stålplatta, minst 300 x 300 mm, under ytbeläggningen med stålrör av dimension 60 mm som bågen träs på. Stålröret ska vara minst 500 mm.
Utförandekrav och färgsättning
- Bågar inklusive ingående detaljer såsom plåt/lameller och sparklist ska vara pulverlackerade i RAL 7016 inom Linköpings stadskärna som begränsas av Östgötagatan – Vasavägen – Järnvägsgatan - Hamngatan - Drottninggatan - Storgatan.
- Vid Domkyrkan, Domkyrkoparken och Borggården ska vägmärkesbågarna vara svarta.
- I Trädgårdsföreningen ska bågarna vara gröna, RAL 6009.
- Bågar i Övre Vasastaden och Vallastaden ska lackas i RAL7010.
- Utanför stadskärnan, förutom ovan angivna platser, ska vägmärkesvågarna vara i svart utförande. Gäller även kringorterna.
LÄNK ANVISNING Färgsättning
Fundament
Val av fundament
- Betongfundament ska användas. Dessa grävs ner för hand. I övrigt avgör markförhållandena samt vägmärkestypen val av fundament.
Större vägmärkesuppsättningar sätts lämpligen med vingfundament, dock inte inne i Linköpings tätort. - Ledningskollen ska alltid anlitas inför fundamentsättning, oavsett fundamenttyp. Det åligger entreprenören att undersöka om sådana anläggningar som kan skadas finns i marken innan slagning görs.
- Även stålplattor som skruvas i eller placeras under marken/plattor/hällar kan användas i svåra lägen t.ex. där fundament ej kan användas pga kablar i marken.
- Dimensionen på fundament och val av rör eller mast är beroende av storleken på de vägmärken som ska monteras. För uppsättning av enstaka vägmärken ska betongfundament på minsst 500 mm användas. Uppsättningar med två eller fler vägmärken kräver minst 700 mm. För exakt dimensionering kontaktas lämpligen tillverkaren.
Regelverk
Läs mer om vägmärken hos Transportstyrelsen.
Transportstyrelsens föreskrifter och allmänna råd om vägmärken och andra anordningar (TSFS 2019:74)
